高低區共用一套節能機組

高效節能復合式采暖機組
供熱系統的一大突破
一、概述
JHY高低區復合式采暖機組是根據高層直連機組原理，實現高低區采暖回水平衡，我公司研發了新一代高、中、低三區復合式采暖機組，該設備取代了低區換熱機組與高層直連機組兩套設備分別采暖的模式，使高區與低區合二為一，綜合為一體，減少了投資費用，占地面積小，操作簡單，便于維護管理。
二、設備原理
JHY高低區復合式采暖機組是將原高層直連設備內的平衡阻斷裝置安裝在換熱機組內，利用換熱器的二次出水，直接投送到采暖系統，其原理是用二次出水接入分區混水器，通過混水器后調壓向高、中、低三套系統進行加壓循環供水。根據高區供水壓力選擇補水泵功率與揚程，且高區回水至設備前先進入智能平衡裝置，經平衡裝置后進入換熱器，實現高區與低區平衡運行。
三、優勢
       JHY高效復合式采暖機組是供熱系統的又一次創新，突破了分區采暖的舊模式真正實現了高效節能之目的，大大的降低了投資，且節省了人力物力，該機組占用空間少，便于安裝、管理與維護。
四、型號示例

RS（熱水采暖） -2.8（2.8KW）



高低區綜合采暖機組的幾大優勢
一、設備投資方面
1、在相同的采暖面積下，高低區要用2套機組分區供暖運行，即：不同換熱面積的換熱器2臺，循環泵選用4臺，補水泵4臺（通常情況下），所配的電氣部分、閥門及其他附件都是按2套配備，占地面積相應加大，安裝人工費及所用附件材料隨之增加。
2、套高低區設備的投資無論是配套設備，配套電器，配套附件或人工，哪個方面都大于復合機組的投資。電氣控制柜及各個檢測點及儀表配套部分投資能節省30%—40%；整套機組所用的閥門、管件及附件兩套合為一套，所用的數量減少了35%—40%。
3、2套機組的占地面積合并為一套，能節省占地空間30%—40%之間
二、機組的節能方面
節能運行舉例說明：
如6萬m²的采暖小區20層的建筑，10層以下為低區，10層以上為高區，那么高低區分別為2套3萬m²的換熱設備，如選用復合機組則為1臺換熱器，按2臺換熱器70%的換熱面積選型即可，循環泵按2臺總流量的70%選型（即電機功率也為2臺電機功率的70%），這樣可減少2臺循環泵，2臺補水泵，投資可減少30%左右。耗電量可減少25%左右，一個采暖季可節省電費2萬多元。
三、運行操作與管理
復合機組板換、循環泵及電控部分是一個整體。設備數量遠遠少于換熱站和傳統的直連供機組，采用全自動控制，操作更加簡單，設備管理方便。電耗節能為30%。

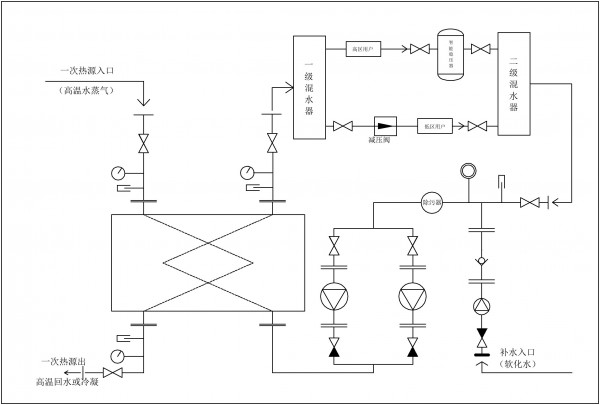

高低區綜合采暖機組系統圖

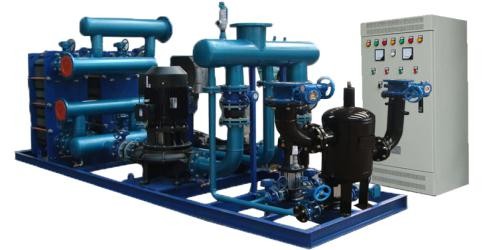

高低區綜合采暖機組

操作說明：控制部分采用自動與手動2種方式
1、先將機組的閥門打開，再開啟供水與回水的總閥門準備啟動運行。
2、接通電源，合上控制柜內的電源開關；檢查水泵是否正轉，確保水泵在工頻，變頻狀態下正轉方向。
3、機組投入運行前以手動方式啟動補水泵，給系統注滿水達到所需的設定壓力。
4、用手動方式先開啟循環泵投入運行，再開啟一次熱源閥門，待供回水溫度達
到設定要求，把手動切換到自動控制方式，投入正常運行（操作人員按時檢查，填寫書面記錄）
5、設備啟動后，先調整低區的供水壓力，使其滿足要求。
6、根據低區回水壓力，調整高區回水和低區回水壓力一致，此時，高、低區方可平穩運行。
