plc控制管理系統的硬件部分組成

1.plc控制系統的硬件組成

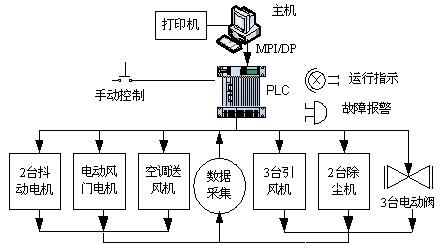

Plc 硬件系統的基本結構如下

PLC主機CPU，存儲器（EPROM，RAM），輸入/輸出單元，外圍I / O接口，通信接口和電源。PLC控制系統在傳統的順序控制器的基礎上引入了微電子技術、計算機技術、自動控制技術和通訊技術而形成的一代新型工業控制裝置，目的是用來取代繼電器、執行邏輯、記時、計數等順序控制功能，建立柔性的遠程控制系統。電氣控制柜按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全。能源管理系統幫助工業生產企業在擴大生產的同時，合理計劃和利用能源，降低單位產品能源消耗，提高經濟效益，降低CO2排放量為目的信息化管控系統。單片PLC，這些組分在同一外殼中。對于模塊化PLC，每個單獨包裝的部件，被稱為模塊，每個模塊架和通過電纜連接在一起。各部分是通過電源總線，控制總線，地址總線和數據總線與主機內，利用根據實際控制對象某些外部設備中，構成不同的PLC控制系統。常見的外部設備編程，打印機，EPROM作家等。 PLC通信模塊可以被配置為與主計算機和其他PLC通信，則PLC的分布式控制系統的配置。

　　下面分別進行介紹PLC的各組成部分及其重要作用，以便用戶可以進一步了解PLC的控制系統原理和工作發展過程。

　　（1）CPU

CPU是PLC，PLC有序協調的CPU的控制下，中央控制，從而實現在該領域的相應的控制裝置。微處理器CPU和控制器，它能夠實現邏輯和數學運算，每個協調控制系統內的操作。

　　控制器的作用是通過控制管理整個微處理器的各個方面部件有條不紊的進行研究工作，它的基本信息功能設計就是從內存中讀取指令和執行指令。

　　（2）存儲器

　　PLC配有兩種存儲器，即系統存儲器和用戶存儲器。系統存儲器用來存放系統管理程序，用戶不能訪問和修改這部分存儲器的內容。用戶存儲器用來存放編制的應用程序和工作數據狀態。存放工作數據狀態的用戶存儲器部分也稱為數據存儲區，它包括輸入/輸出數據映像區、定時器/計數器預置數和當前值的數據區及存放中間結果的緩沖區。

Plc 存儲器主要包括以下幾種。

　　（1）只讀存儲器

只有（2）可編程只讀存儲器

　　（3）可擦除技術可編程只讀程序存儲器

　　（4）電可擦除技術可編程只讀程序存儲器

　　（5）隨機進行存取數據存儲器

（3）輸入/輸出模塊

　　①開關量輸入模塊

開關量輸入設備是各種開關、按鈕、傳感器等。 PLC輸入類型通常可以是直流、交流和交直流。 輸入電路電源可以由外部提供，有些也可以由PLC提供。

　　②開關量輸出模塊

所述輸出模塊是實現一個控制信號轉換成TTL電平輸出CPU執行用于生產現場所需的用戶程序，可以驅動一個特定設備的信號，來執行驅動操作機構。

　　（4）編程器

　　編程器是PLC重要的外部網絡設備，利用編程器可將企業用戶管理程序送入PLC的用戶進行程序存儲器，調試工作程序、監控應用程序的執行發展過程。編程器從結構上可分為以下三種不同類型。
